運用計算機輔助設計，進行釜門結構受力分析，中小尺寸熱壓罐采用橫臂開門方式，液壓驅動，實現快速平穩開啟和關閉。
產品分類
大型熱壓罐的核心區別在于其顯著大于中型罐的規格尺寸與工作容積，但其規模仍小于超大型熱壓罐。作為工業生產線上的主力型號，它具備較強的處理能力和穩定的性能，能夠滿足中等以上規模的生產需求。這類熱壓罐廣泛應用于需要加工尺寸較大或進行適度批量生產的場景，例如中型飛機部件（如垂直尾翼、水平尾翼、艙門）的復合材料制造，汽車行業中大型碳纖維覆蓋件（如車頂）或結構件（如底盤部件）的生產，以及工業領域內各類尺寸可觀的復合材料制品的成型固化。

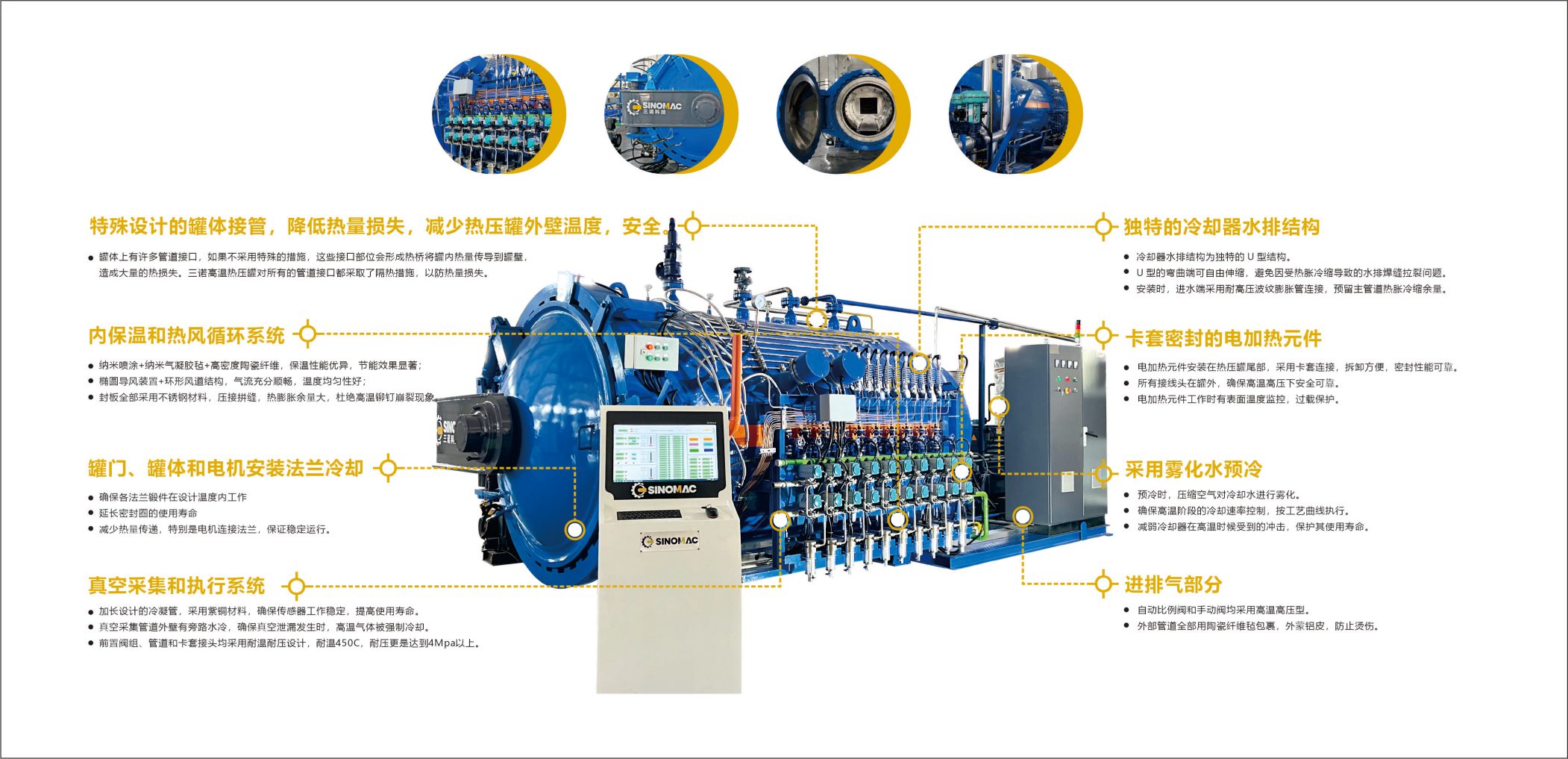

SINOMAC熱壓罐的技術優勢
運用計算機輔助設計，進行釜門結構受力分析，中小尺寸熱壓罐采用橫臂開門方式，液壓驅動，實現快速平穩開啟和關閉。
SINOMAC熱壓罐采用環形風筒+底區風道作為整體風道,使釜內熱空氣充分流動到每個角落，增強了溫度的均勻性并提升了工作效率。
SINOMAC熱壓罐在離心風機進風口前端布置主加熱系統，使各加熱管各部位均能與循環空氣進行充分地熱交換；底區風道中為輔助加熱系統，起到補溫作用，避免由于熱空氣自然上升而造成的底部熱交換不均產生的熱應力損傷。
SINOMAC熱壓罐采用了獨特設計的尾部篩式導風槽,可平衡和強化熱壓罐后部進出工作區域的氣流，是加熱和冷卻對溫度均勻性敏感的貴重零部件的首選。
獨特的冷卻器結構,徹底解決熱脹冷縮的問題
SINOMAC熱壓罐的冷卻器水排結構為獨特的U 型結構。一端為進水口，另一端為出水口，U 型的彎曲端可自由伸縮，可避免冷卻器因受熱脹冷縮導致的水排焊縫拉裂問題。
SINOMAC熱壓罐的熱風循環風機，采用水冷耐高溫特種變頻電機，通過計算機輔助系統，匹配相應的功率和葉輪，達到滿足要求的風量和風速，以適應不同規格的熱壓罐，完全符合波音、空客工藝裝備規范。
多重安全保護
? 氣動、機械、和電氣罐門關閉互鎖機構。
? 空氣零壓檢測系統，空氣壓力未到安全壓力時，罐門不能打開。
? 超溫報警/互鎖，超壓報警/互鎖，溫度過高時自動降溫，壓力過高時自動釋放。
? 設有緊急安全泄壓閥。
? 開門關門聲光報警。
? 緊急停止按鈕取消正在固化的操作，所有進氣閥、排氣閥、進水閥等動作都將失效。
Sinomac熱壓罐真空系統一備一用，含有真空泵、真空氣動閥門、真空緩沖罐、真空壓力表、真空變送器、精密過濾器、真空管路等；每個真空接口可被單獨控制，同時真空抽測分離，每條真空管路都能單獨切斷且可以排通大氣；在開始運轉前可以進行自動真空泄露測試。
穩定可靠（TPC）控制系統
SINOMAC熱壓罐裝備了先進的（TPC）控制系統。TPC軟件是基于工控機+PLC控制的專用于熱壓罐復材固化的控制方案。它是三諾在吸取了國內外多種控制系統優勢的基礎上研發的，是非常受客戶歡迎的控制系統。系統擁有強大的數據庫功能，包括批次數據庫，部件附屬裝置數據庫，工藝數據庫，數據采集數據庫等，能實現用戶權限登錄，部件傳感器選擇，批次統計，固化工藝曲線設定、調用、保存、打印，工藝自動、手動執行，實時數據監控、記錄、保存、打印，系統狀態監控，報警，質量分析、數據報表生成，傳感器精度校正等操作。TPC控制系統自推出起每年都進行更新以滿足不斷改變的復材行業的要求。它性能可靠，功能強大，是客戶可以信賴的應用方案。
多種制造標準，滿足全球市場的需求
? 中國標準 GB150-2011；
? 美國標準 ASME SEC VIII DIV.1 with ASME Certificate；
? 歐洲標準 PED 97/23/EC with CE certificate；
? 德國標準 AD2000。
提供交鑰匙工程
我們的團隊可以為您提供交鑰匙工程，您不用為安裝而發愁，我們會根據您的具體要求完成安裝調試，同時進行專門的培訓，解決你的后顧之憂。
型號 | 工作內徑(mm) | 工作長度(mm) | 工作溫度(oC) | 工作壓力(Mpa) | 測溫點 | 真空路數 |
SN-CGF3580G | 3500 | 8000 | 100-450 | 0.8~5.0 | 40 | 20 |
SN-CGF35100G | 3500 | 10000 | 100-450 | 0.8~5.0 | 40 | 20 |
SN-CGF35120G | 3500 | 12000 | 100-450 | 0.8~5.0 | 40 | 20 |
SN-CGF35150G | 3500 | 15000 | 100-450 | 0.8~5.0 | 40 | 20 |
SN-CGF35180G | 3500 | 18000 | 100-450 | 0.8~5.0 | 40 | 20 |
SN-CGF4080G | 4000 | 8000 | 100-450 | 0.8~5.0 | 40 | 20 |
SN-CGF40100G | 4000 | 10000 | 100-450 | 0.8~5.0 | 40 | 20 |
SN-CGF40120G | 4000 | 12000 | 100-450 | 0.8~5.0 | 40 | 20 |
SN-CGF40150G | 4000 | 15000 | 100-450 | 0.8~5.0 | 40 | 20 |
SN-CGF40180G | 4000 | 18000 | 100-450 | 0.8~5.0 | 40 | 20 |
SN-CGF4020000G | 4000 | 200000 | 100-450 | 0.8~5.0 | 40 | 20 |
注：其他規格定制
